产品简介

九九八科技江铃顺达款污水处理车

蓝牌款DLQ5045TWCLWJX6型污水处理车

【油电两用款】

九九八科技（湖北）有限公司

湖北省随州市曾都经济开发区**大道路特1号

九九八科技DLQ5045TWCLWJX6型污水处理车

——江铃顺达款蓝牌款油电两用型污水处理车

一、车型简介

九九八科技（湖北）有限公司研发、设计、生产的江铃顺达款污水处理车，公告型号DLQ5045TWCLWJX6，此款车型在以往污水处理车的基础上进行了升级和改进，对整车的布局、尺寸、重量、设备进行了全面的优化，在功能齐全、效率更高、更高自动化的整车状态下正常办理蓝牌车的上户手续！

此款油电两用型污水处理车，底盘采用江铃顺达高端轻量化底盘，上装采用3方污水箱+2方清水箱的组合设计。配备高压柱塞泵、真空吸污泵和大流量排污泵三大泵体，30KW发电机、电动或液压**款铰刀式固渣分离机、自动电控柜的整车协同设计，可实现固液分离直抽直排、抗洪抢险应急强排、管道疏通高压清洗和粪污外运此四大核心功能，也可加装前冲后洒实现洒水车功能，还可加装前置喷水平台实现路面清洗功能。配置丰富，功能齐全！

二、功能、原理及用途

1、粪污固液分离、直抽直排；

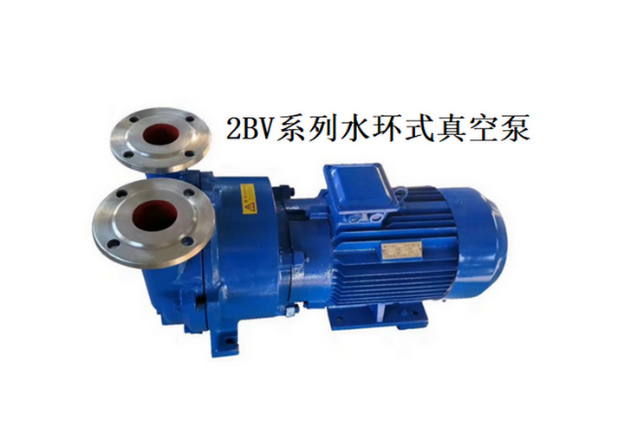

①功能：九九八牌污水处理车3m³真空箱+水环式真空泵+铰刀式固渣分离机+大流量强排泵的组合设计，可实现粪污的快速固液分离和直抽直排。

②原理：当我们的车辆到达指定作业地点，做好准备工作后，启动汽车，通过取力器切换到发电球工作工作状态，或者不启动车辆，外接市电，使车载设备处于正常通电状态后，打开电控箱上的自动按钮，进入自动模式。在自动模式下，水循环真空泵（注意：水循环真空泵的水箱必须保证正常水位）和固渣分离机将**先启动，这时候真空泵抽出污水箱里面的空气，污水箱形成负压状态。根据真空原理，大气压会把化粪池里面的污水杂物一同压到分离机内(九九八**款不锈钢铰刀式固渣分离机)，旋转的铰刀对固渣进行压缩，滚筒对污水进行过滤，其中大于 20mm 的垃圾都将分筛出来(如塑料瓶、树枝、塑料袋、卫生巾、避孕套、布条等等)，过滤后的污水达到一定的容量后，自动电控系统启动排污泵，排污泵通过管道把污水箱中的污水排出。自动电控系统能根据污水箱内污水的总量自动启停固渣分离机、真空泵和污水泵，实现全自动污水处理。

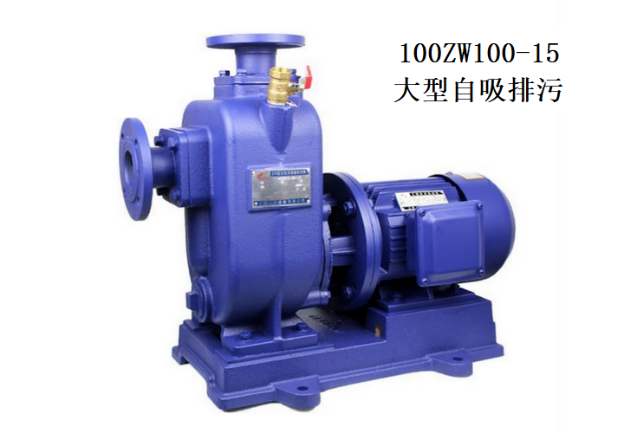

我司此款车型配备的大流量排污泵额定效率可达每小时抽排60~80m³污水，**极限工作效率下可达每小时抽排80~100m³。

③用途：此功能适用于化粪池、下水道、排水管路、污水池、淤泥池等场所的快速除渣清理！

2、抗洪抢险、应急强排；

①功能：大流量强排泵，可快速抽排积水。

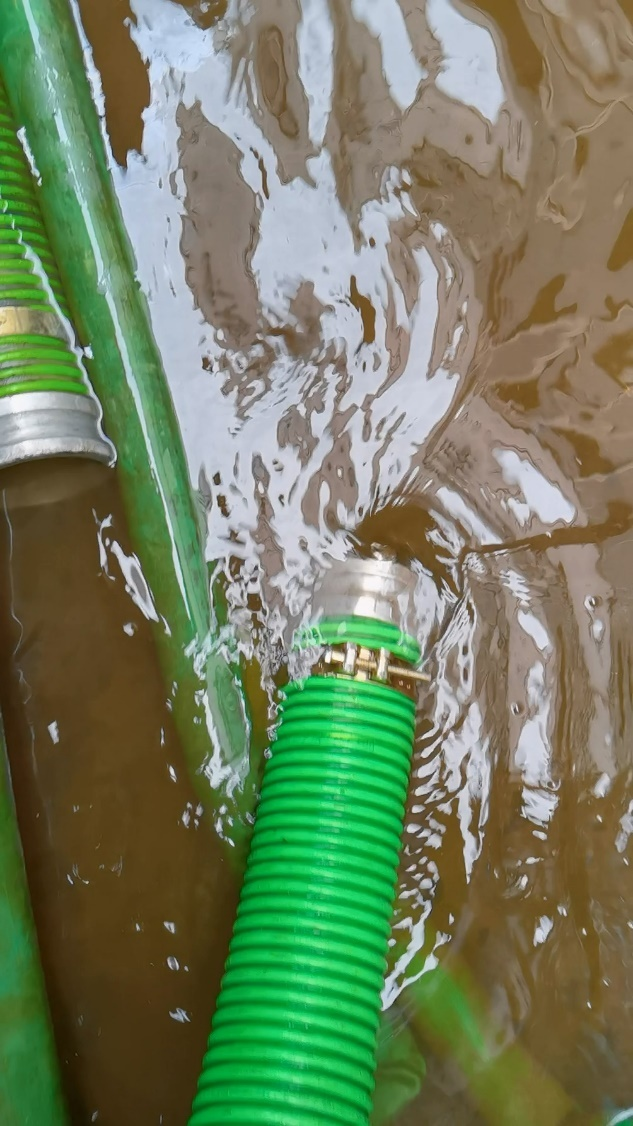

②原理：当我们的车辆到达指定作业地点后，做好准备工作，然后加注好引水，让吸入管和强排泵内应充满液体（利用真空泵负压原理，让水进入污水箱），手动打开强排泵，泵内叶轮高速旋转，产生离心力，泵内的污水被这个离心力抽出，污水在泵体内会经过多个分散室，在这个过程中水流的流速会逐渐降低，而室内的压力会逐渐升高，当压力达到一定值时，在压力的作用下，污水可以排出。额定效率每小时抽排60~80m³，**极限每小时抽排80~100m³。

③用途：此功能适用于洪涝应急强排、水池换水、远程加压供水等抽排污水场所！

3、管道疏通、高压清洗；

①功能：九九八牌污水处理车2m³清水箱+高压柱塞泵+液压卷盘+60米Φ19mm高压管+可更换高压疏通头的设备组合，可对清水进行加压，加压后的高强水流就可对堵塞管道进行高压清洗和疏通。

②原理：当车辆到达指定作业地点，加注好清水（车辆配备了容积2000L的清水箱），让高压泵的管道和泵体充满清水，完成这些准备工作后，启动车辆，踩下离合器踏板，打开高压泵的取力器。

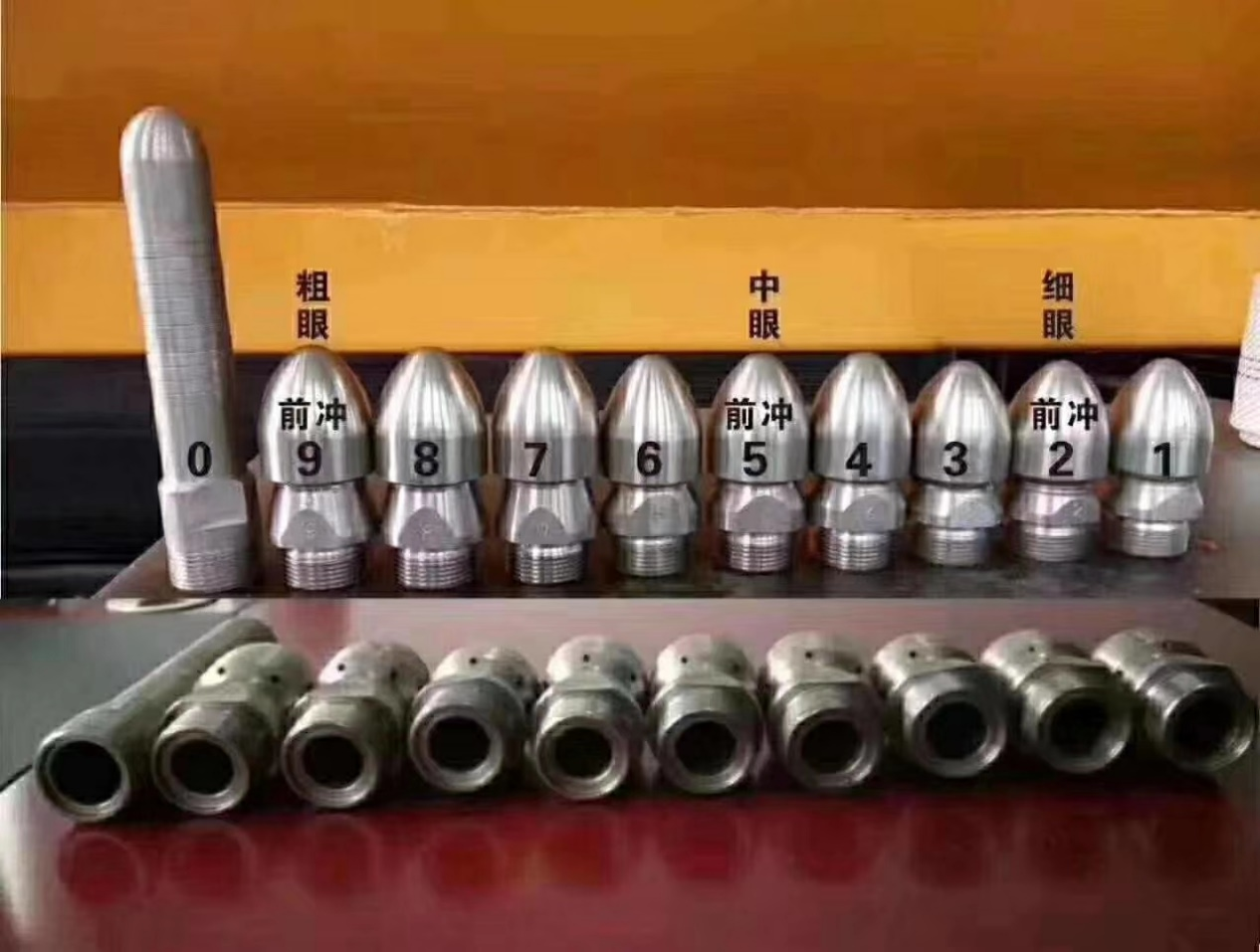

这时候再把液压自动收放卷盘放**所需长度，装上高压专用喷头。（可适配多种不同类型的高压喷头，适用于各种工况环境的疏通。）

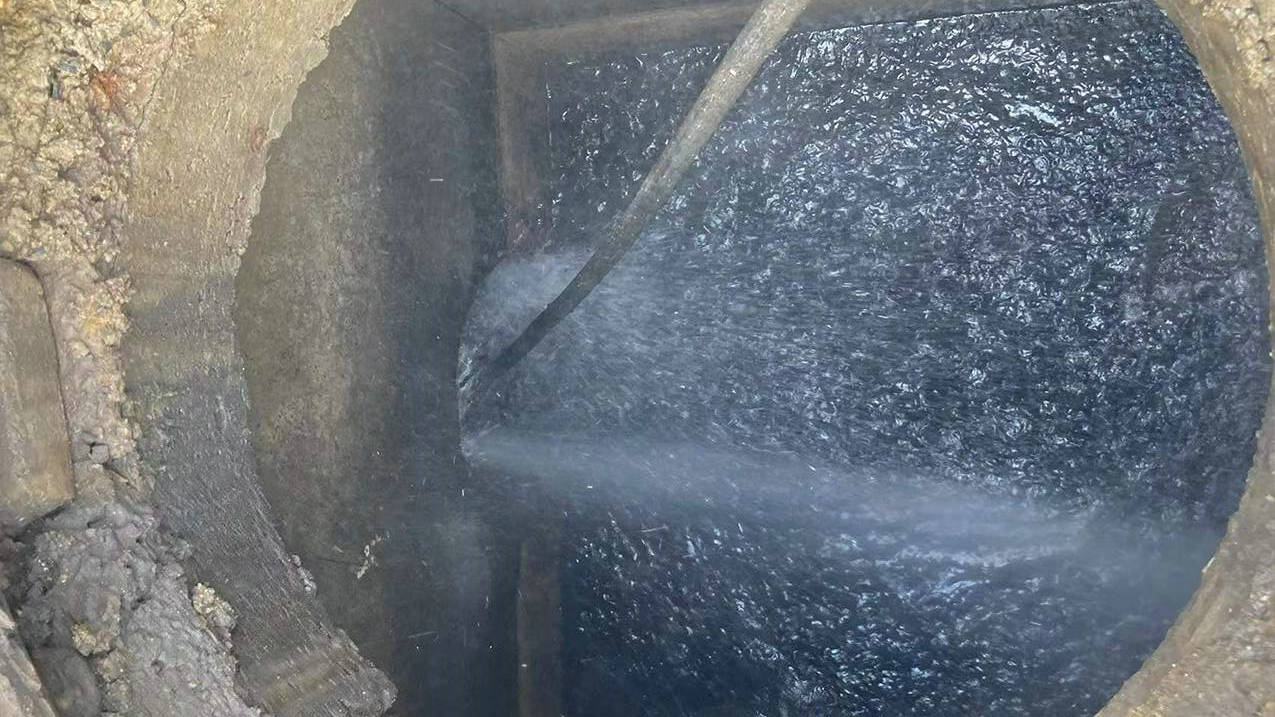

投放入所要疏通的管道中，然后打开高压三通回水阀开始疏通，压力大小可用用油门拉线**。随着高压水流的前折后喷，喷头在反冲的作用力下自行前冲，回喷的水流也把污泥等杂物冲洗后推，每前冲一段距离，再手动回拉反冲洗，随着不断的高压反冲，管道的污泥杂物也逐步冲出，达到疏通管道的目的！

③用途：此功能适用于污水管道的清洗与疏通！

4、粪污外运

①功能：九九八牌污水处理车配备真空泵、固渣分离机和容积3m³的污水箱，可自吸粪污外运后自排**指定地点。

②原理：当车辆到达指定作业地点后，安放好管道，打开车载真空泵，大气压会把化粪池里面的污水和杂物一起压入污水箱（杂物压入固渣分离机）。污水箱满载后，收放好管道后，运**排污点，打开下排污口外排污水，打开固渣分离机取出杂物！

③用途：此功能适用于养殖场、污水池、化粪池等场所外排污水！

三、整车配置和优势

1、可上蓝牌、可进地下室！

九九八污水处理车上蓝牌、可进入市区、可出入地下室！

整车公告型号：DLQ5045TWCLWJX6，总质量4.495吨，整车整备4.3吨（自重），整车尺寸5920*1980*2100mm（加高款2300mm高度可选），全车精准优化设计，不超重，不超尺寸，轻松上蓝牌。

总高2100mm低车身可进地下室，轻松搞定商超、小区、写字楼等地下室、老旧社区、窄路等化粪池清理作业工程。

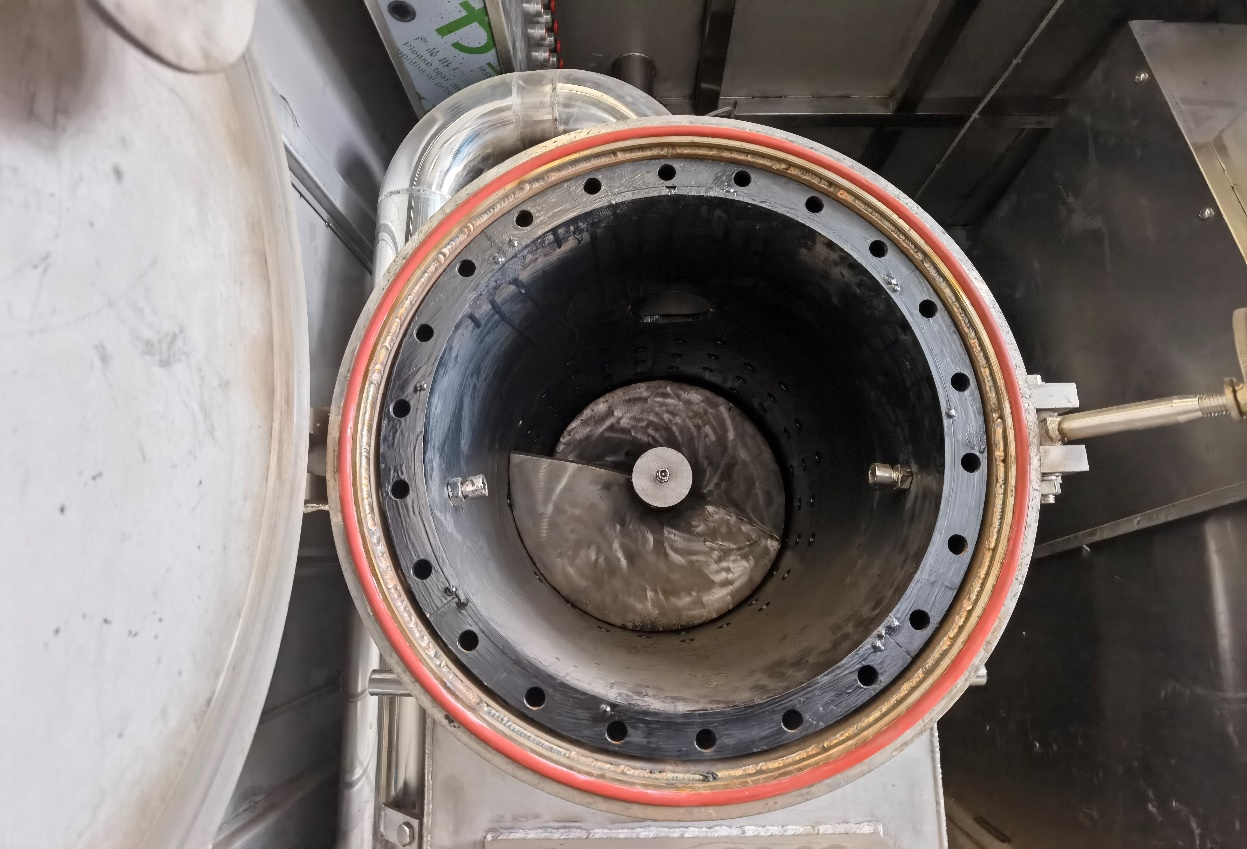

2、超强的**款固渣分离机！

九九八**款铰刀式固渣分离机，九九八吸污净化车同款配置。

全新**设计，固渣分离不卡、不堵、易清洁！20mm孔径，保证污水流动性的同事，轻松分离出垃圾和固渣(如塑料瓶、树枝、塑料袋、卫生巾、避孕套、布条等等)！**型不锈钢铰刀、**厚30㎜不锈钢流体形变截面叶片，坚韧、耐磨、耐酸碱、耐腐蚀！正转强力压缩、反转轻松排渣，让清理不费力！

3、高效污水处理效率！

九九八污水处理车采用3m³污水箱+7.5KW真空泵+九九八**固渣分离机+100m³/h大流量污水泵的联合设计！

标准作业效率可达到60～80立方每小时，**作业效率可达80~100立方每小时（可以临时充当应急抢险排水车），轻松拿下化粪池业务；

4、强劲的高压清洗疏通功能！

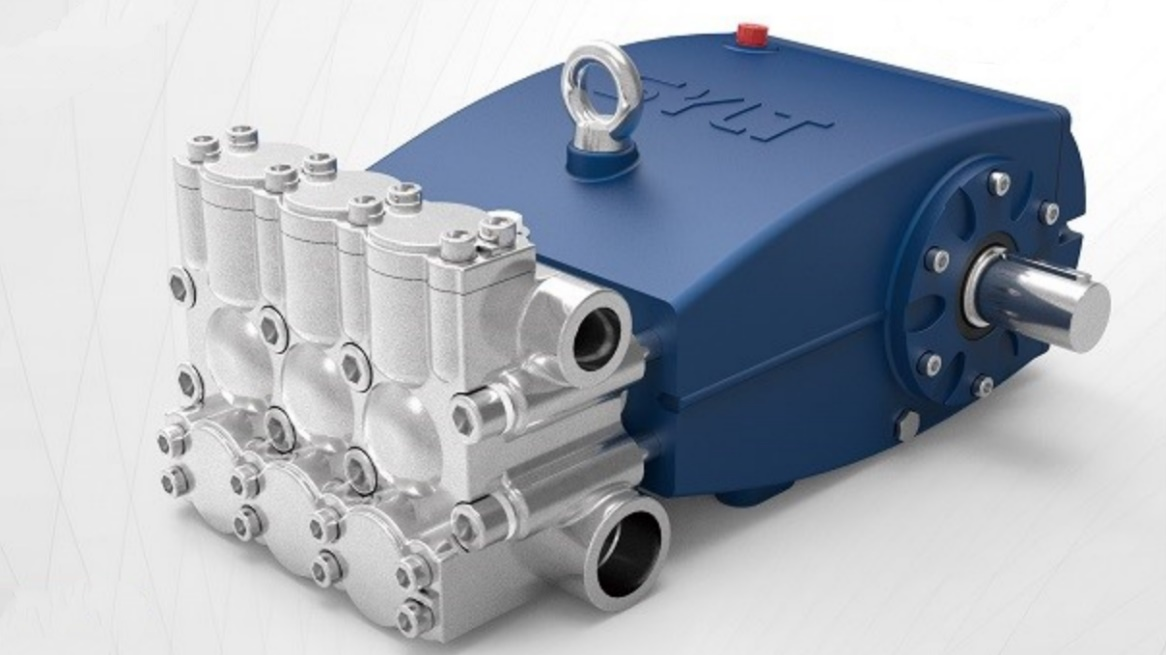

中置式2m³清水罐，配备双耀170L大流量高压柱塞泵，尾置Φ19mm型60米高压管，配备液压卷盘，标配通用型高压喷头（可用专用型高压喷头替换），功能齐全，高压疏通轻轻松松！

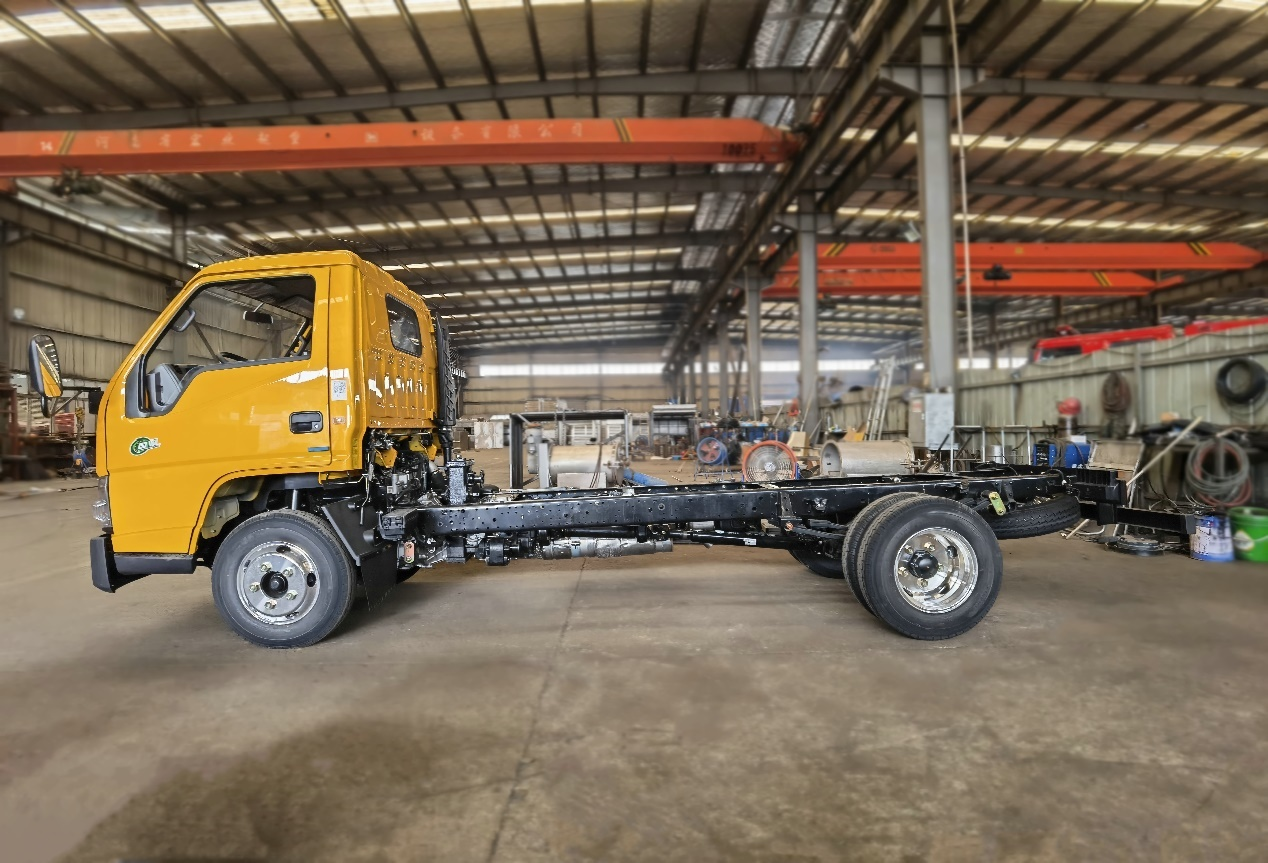

5、江铃顺达高端轻量化底盘！

九九八污水处理车，整车底盘采用江铃顺达JX1041TG26型高端轻量化底盘，3360mm轴距，车身灵活，易于操控。

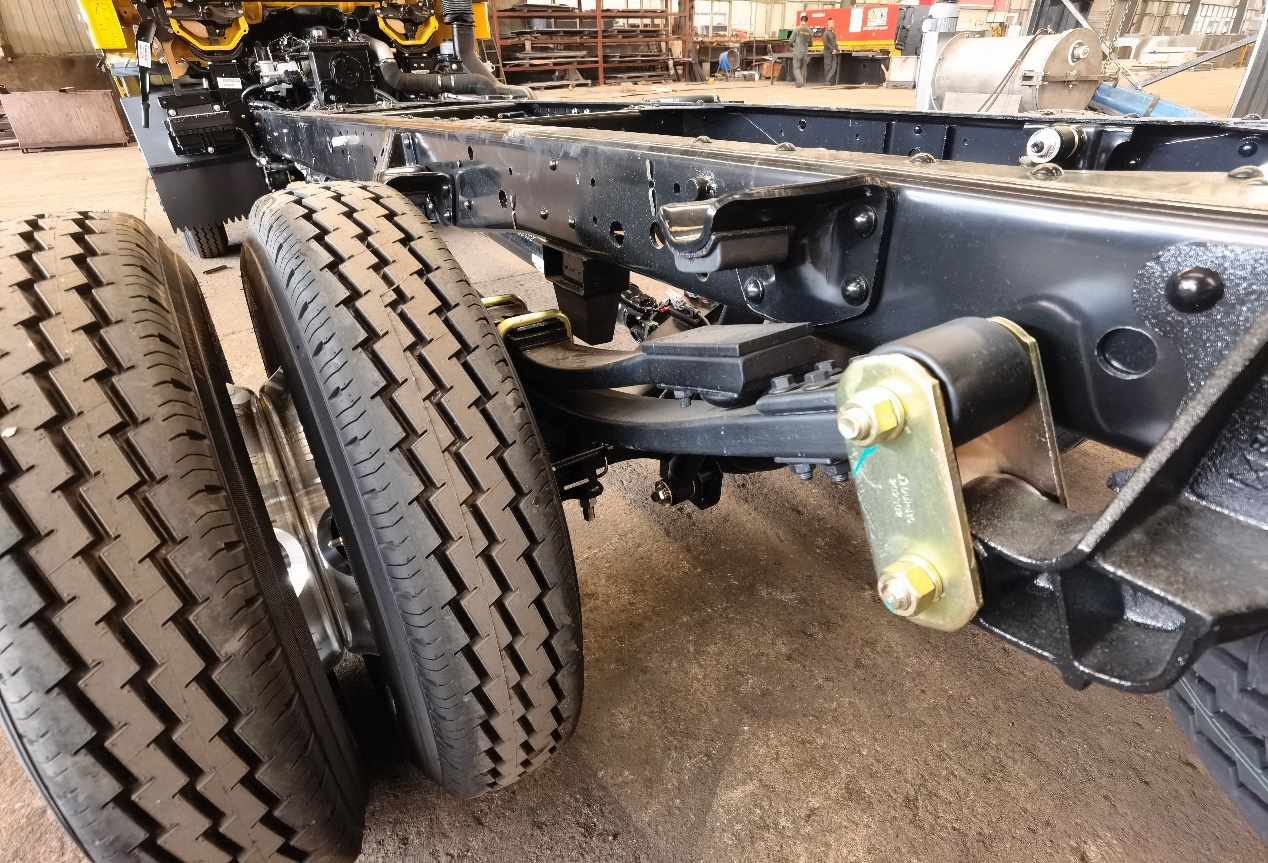

标配玻纤板簧，由玻璃纤维复合材料制成，比金属板簧重量更轻，承载能力更强，更是具有不会突然断裂的强劲优势！

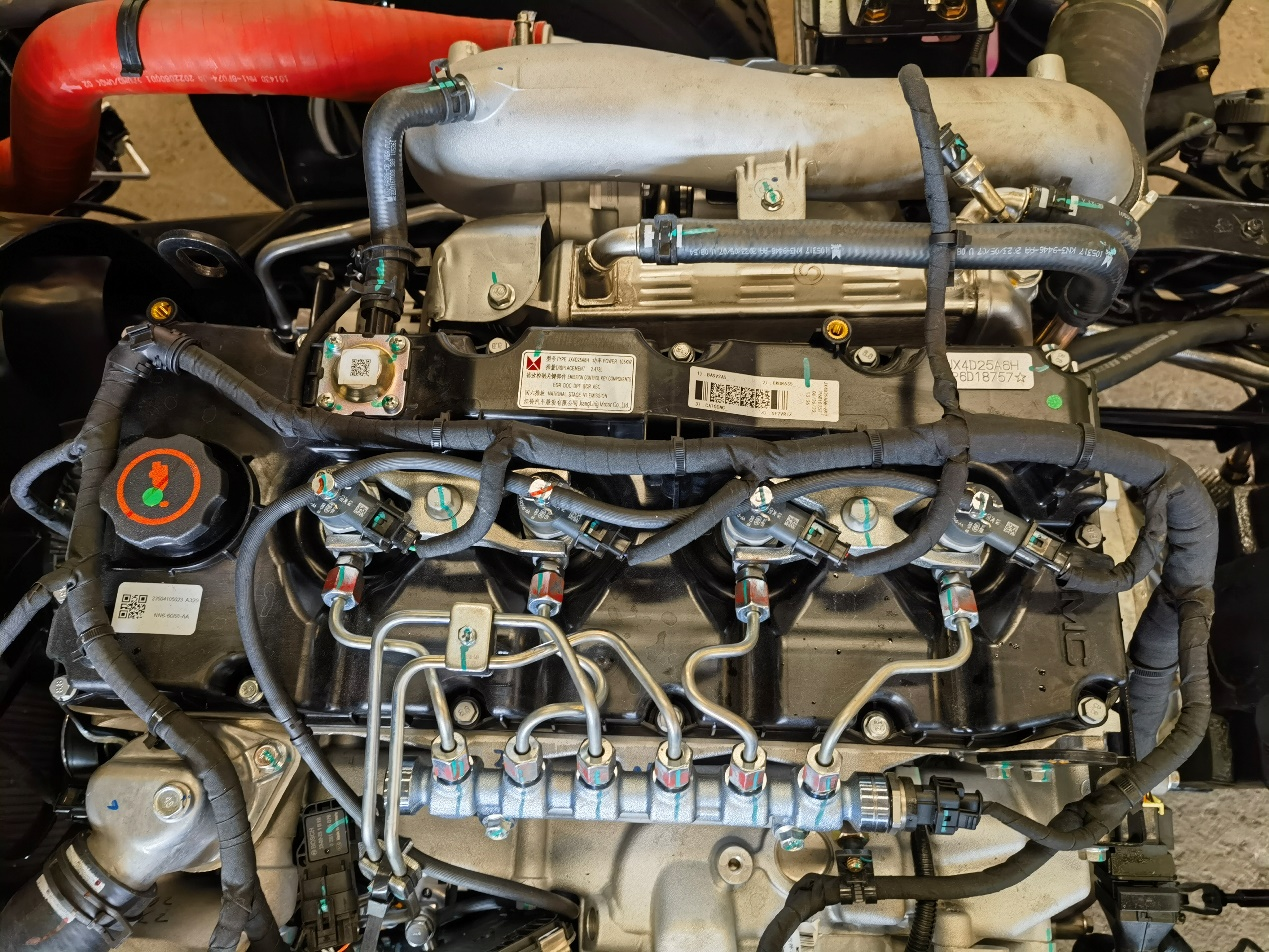

江铃福特腾豹JX4D2**6H型143马力全铝合金发动机（排量2.478L，功率105KW），源自于日系五十铃、美系福特和德系FEV技术的腾豹发动机，更是集力量和高效于一身，让车身更轻、燃油更省的同时更是爆发出澎湃动力！

变速箱采用格特拉克五档，配备6.50R16钢丝胎、铝合金钢圈。

原厂空调，方向助力，中控锁，电动车窗，更是高端舒适！

6、全新布局设计！

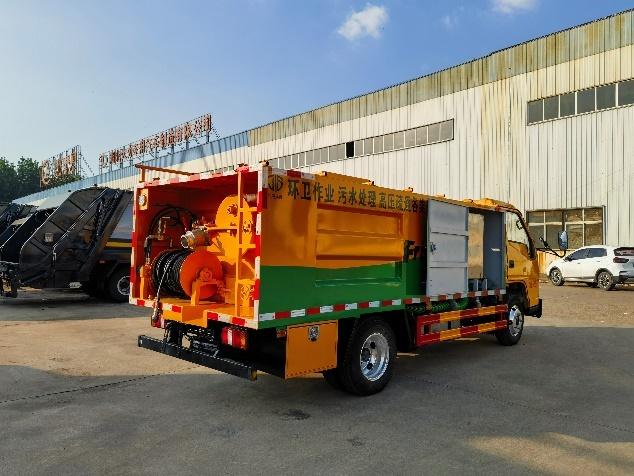

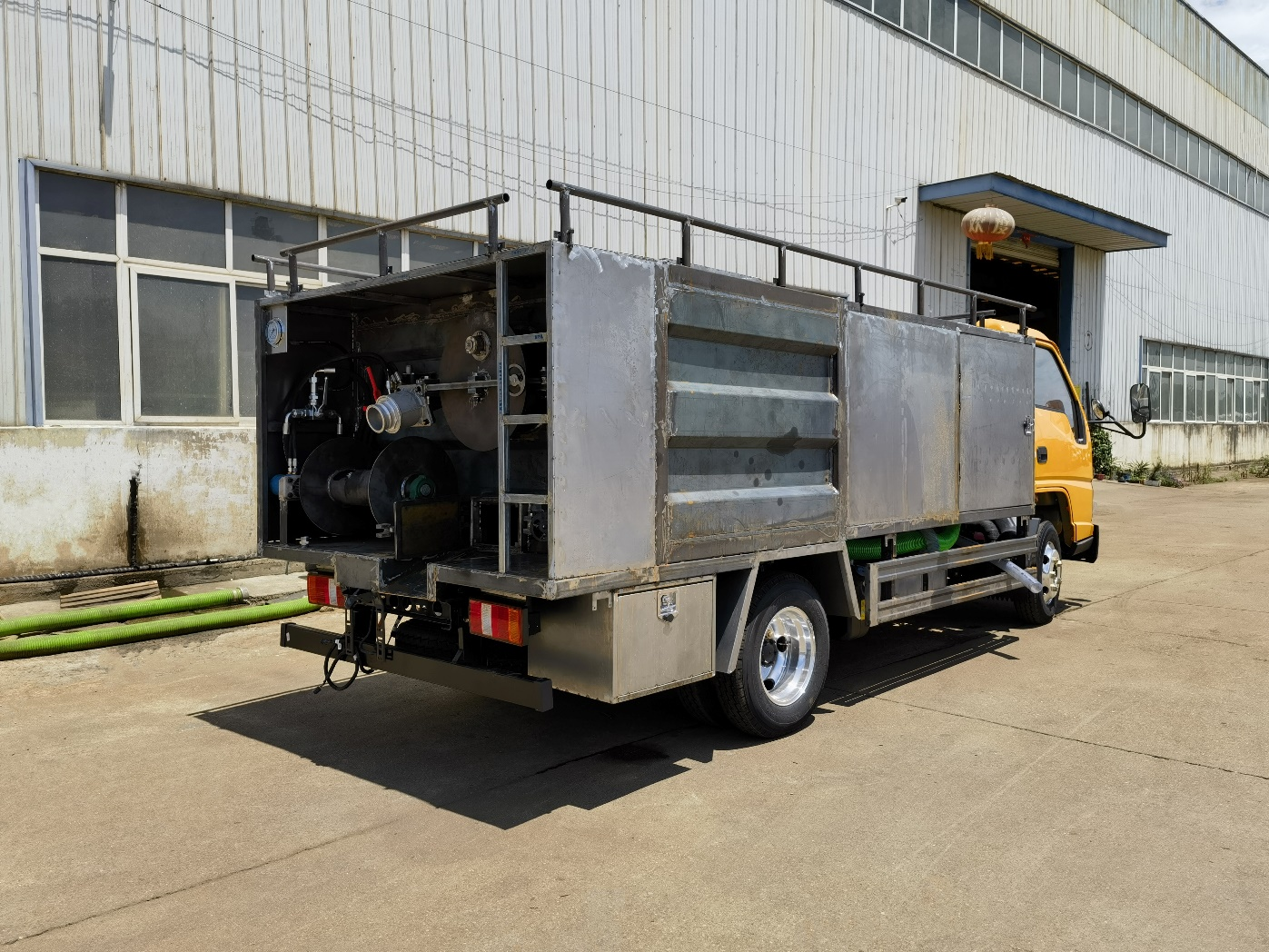

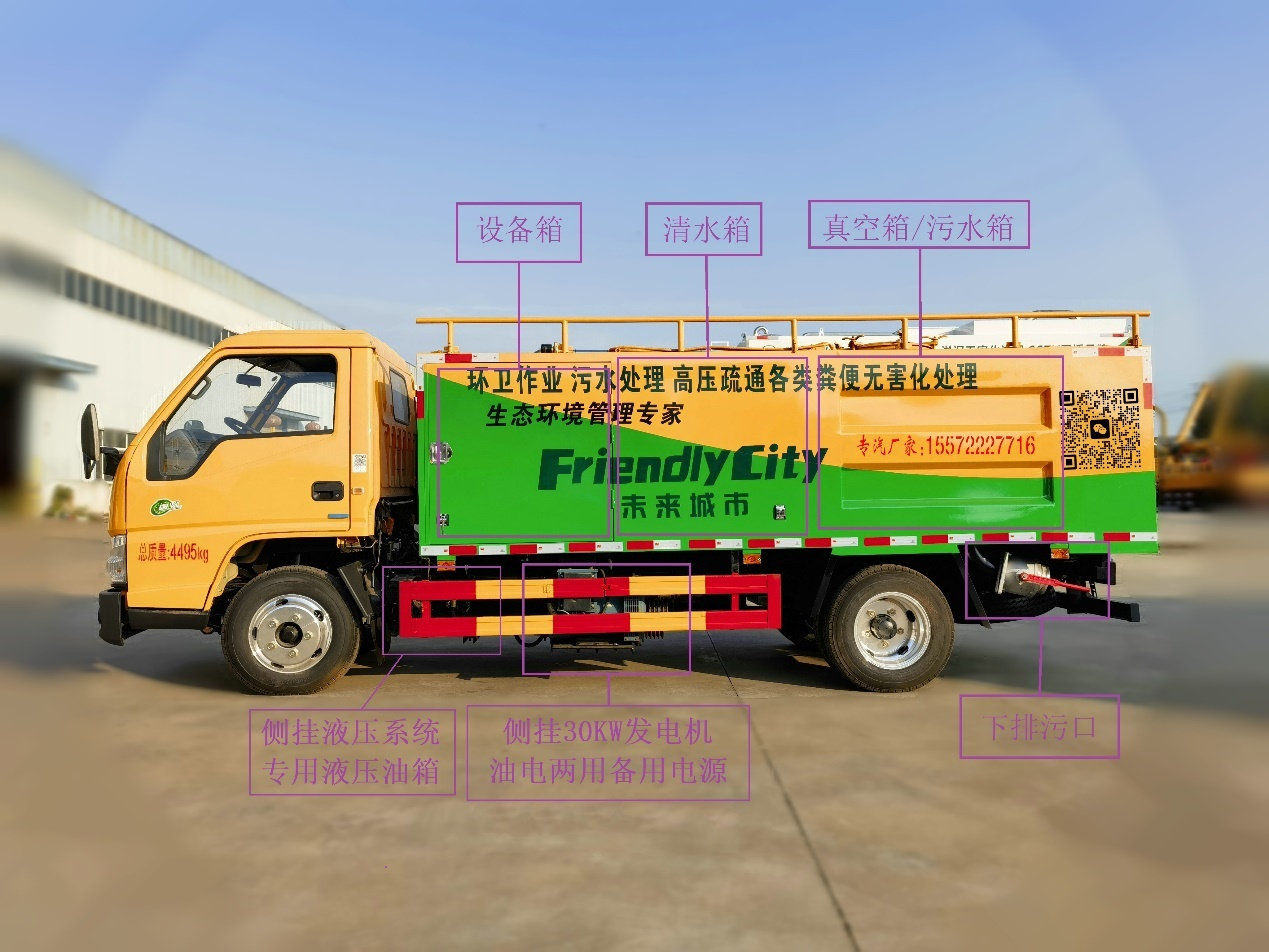

整车前置功能箱、中置清水箱、后置污水箱、尾置操作区。

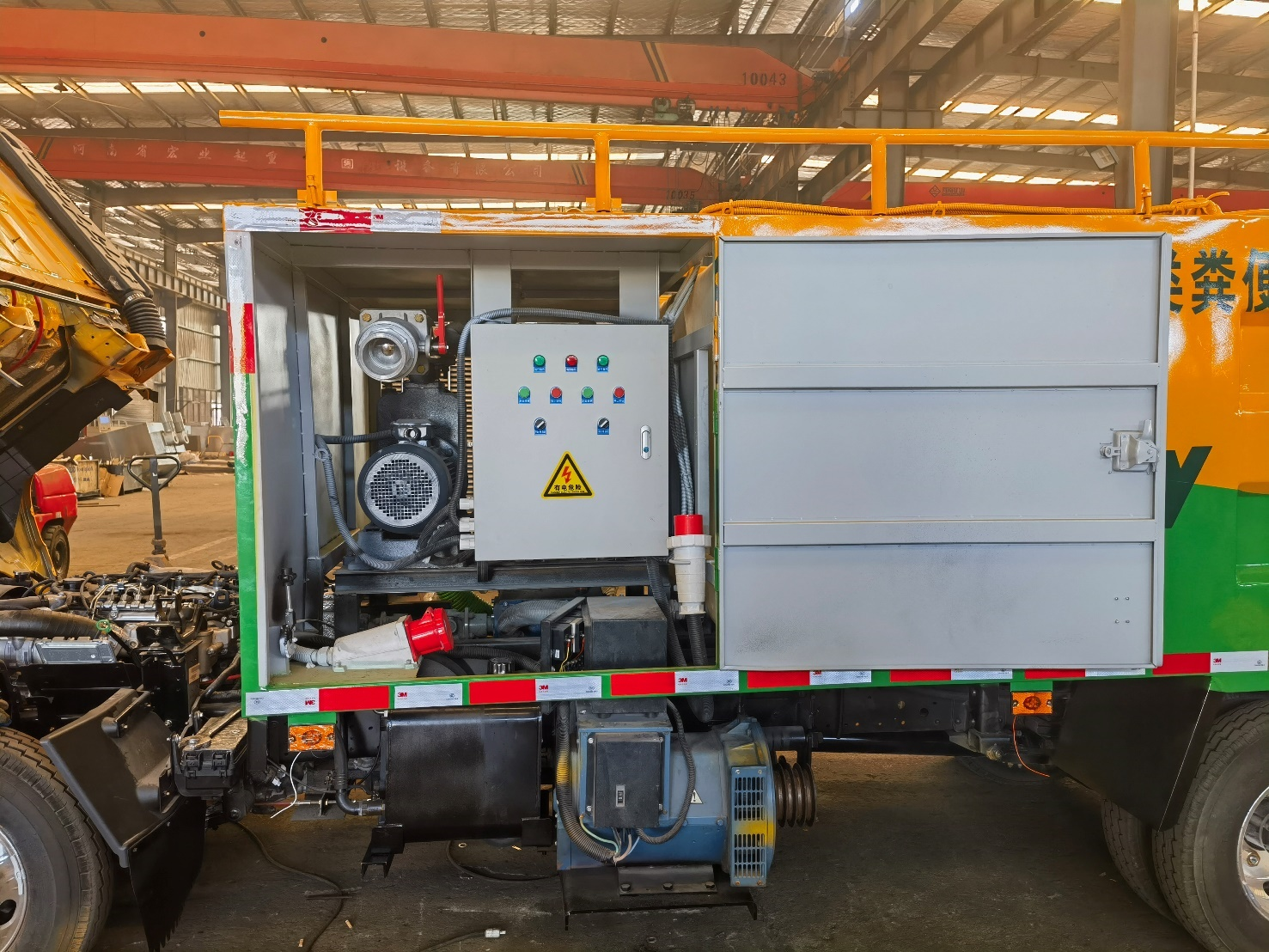

内置高压泵、排污泵、取力器、真空泵、真空泵水循环箱和自动化电控箱，侧挂液压油箱和发电机组，结构布局合理，核心部件顺畅运行，工作时方便观测，工作后方便保养。

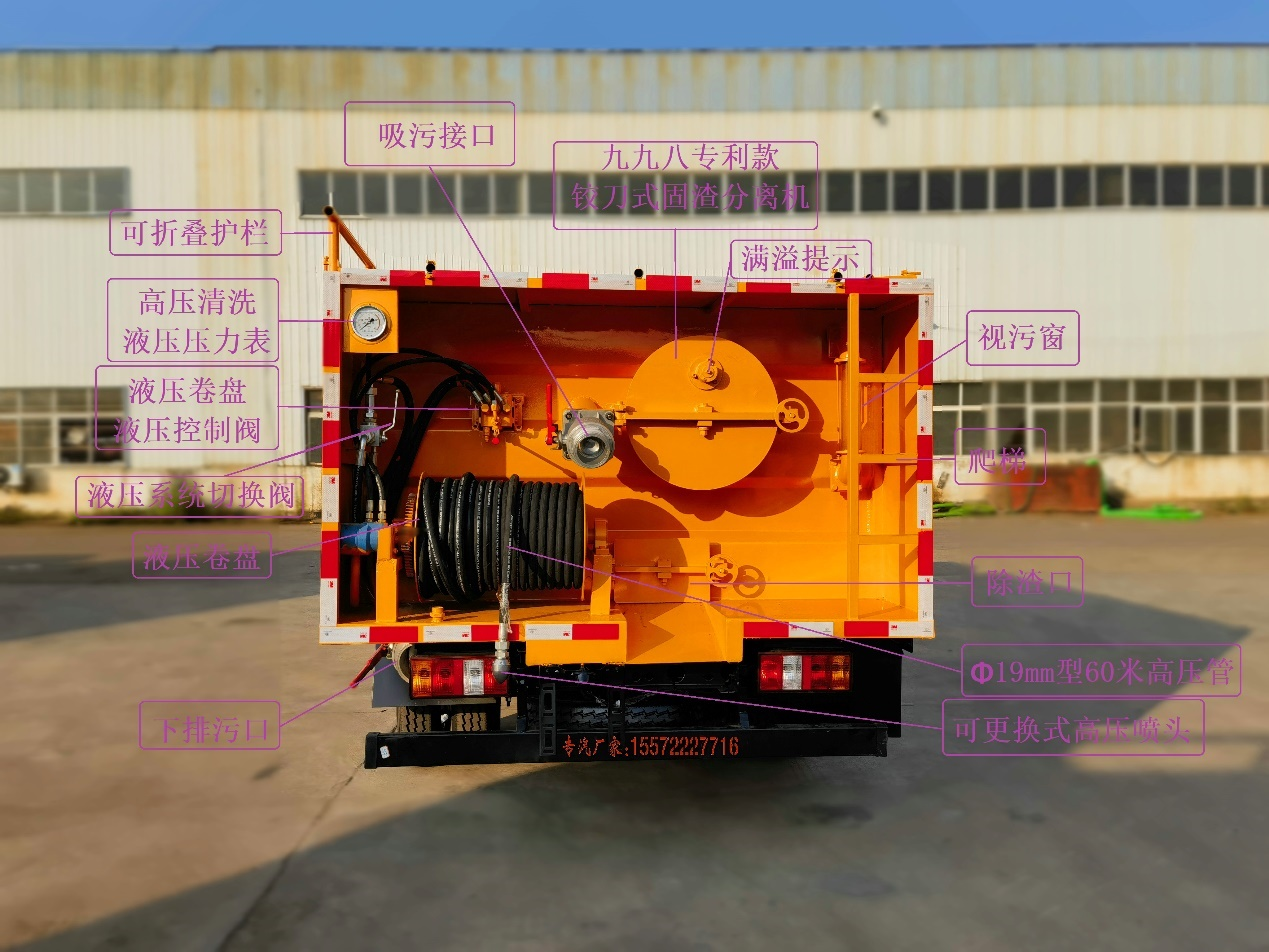

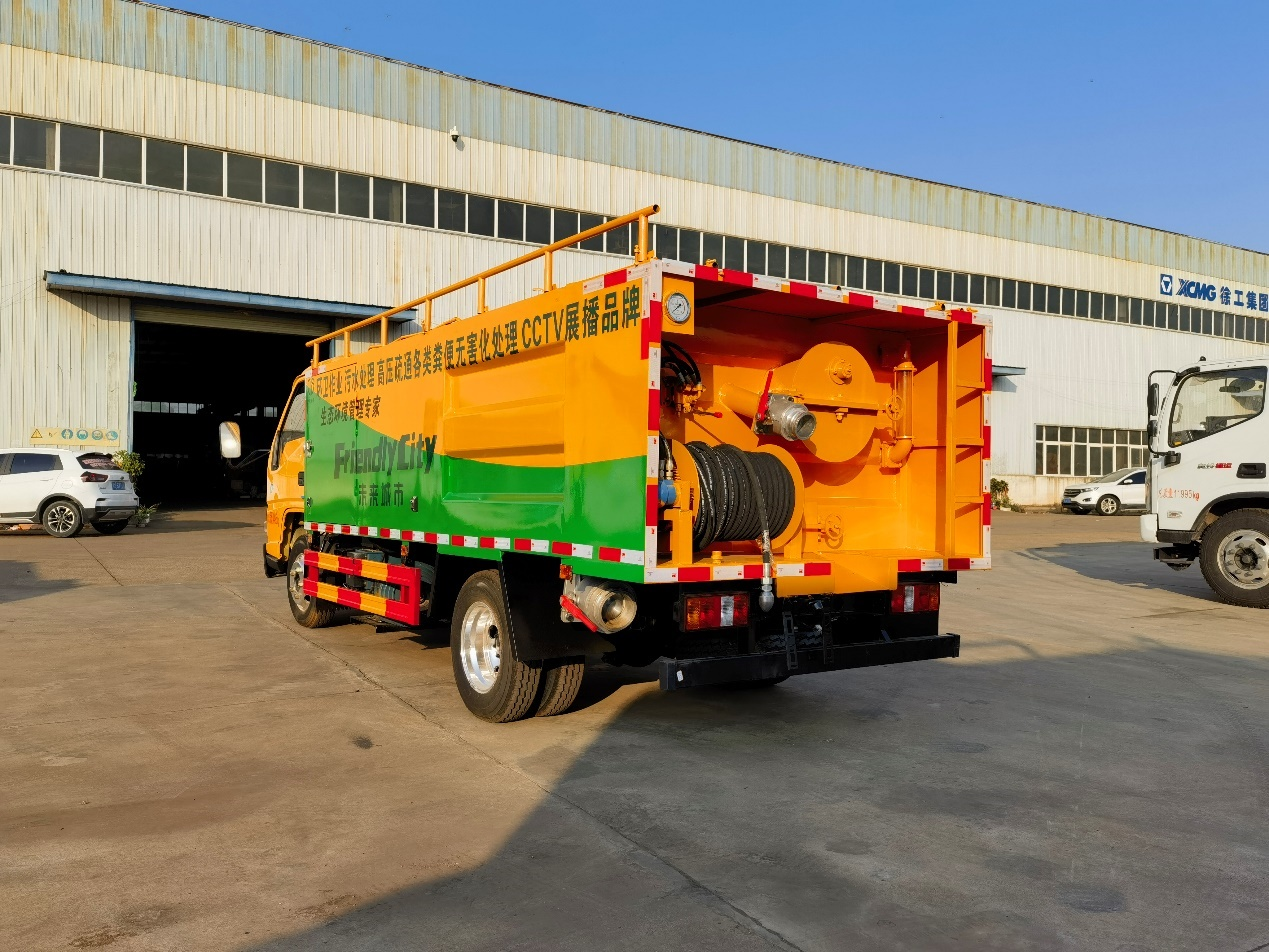

后置高压疏通专用卷盘（带压力表），污水箱上部固渣分离机带满溢提示，污水箱带视污窗，下部有除渣口，底部有排污口。

四、设备使用注意事项

1、污水处理车作业时需保证水环真空泵水箱有水，且水箱水温不宜过高，否则将无法作业或者作业效率低下；

2、备用发电机组启动后，手油门调节需有序调节，切勿速高速低，避免损伤发电机；

3、待发动机转速稳定，电机组电压稳定后，方可接入电控箱，避免电压不稳损伤用电设备；

4、作业时需及时清理固渣分离机中分离出来的污物，防止污物过多而对管道造成堵塞；

5、每次作业完成后请清理污水处理设备，勤便的清理，可保证污水处理车的使用寿命；

6、冬季请注意各个水箱、泵体的排水，防止由于温度过低，水结成冰而造成的箱体、泵体损伤；

7、高压清洗工作前，检查周围环境是否复合作业要求，液压泵启动前检查各操作杆是否回位，避免造成财务损失；

8、本产品所用的配件均为专用配件，如有产生损坏，请及时与公司售后工作人员联系。

五、整车公告参数

江铃顺达款DLQ5045TWCLWJX6型污水处理车公告参数

六、九九八油电两用款污水处理车整车配置

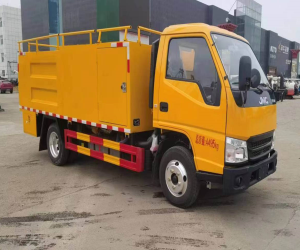

七、样车展示

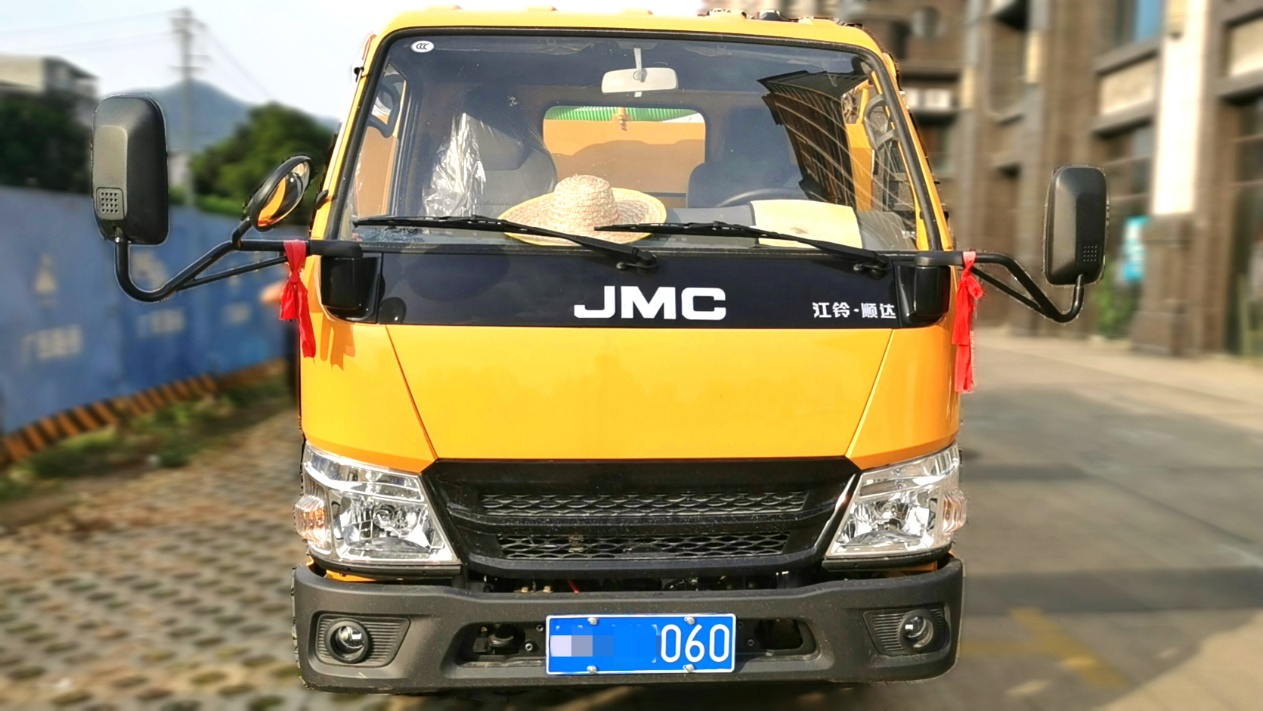

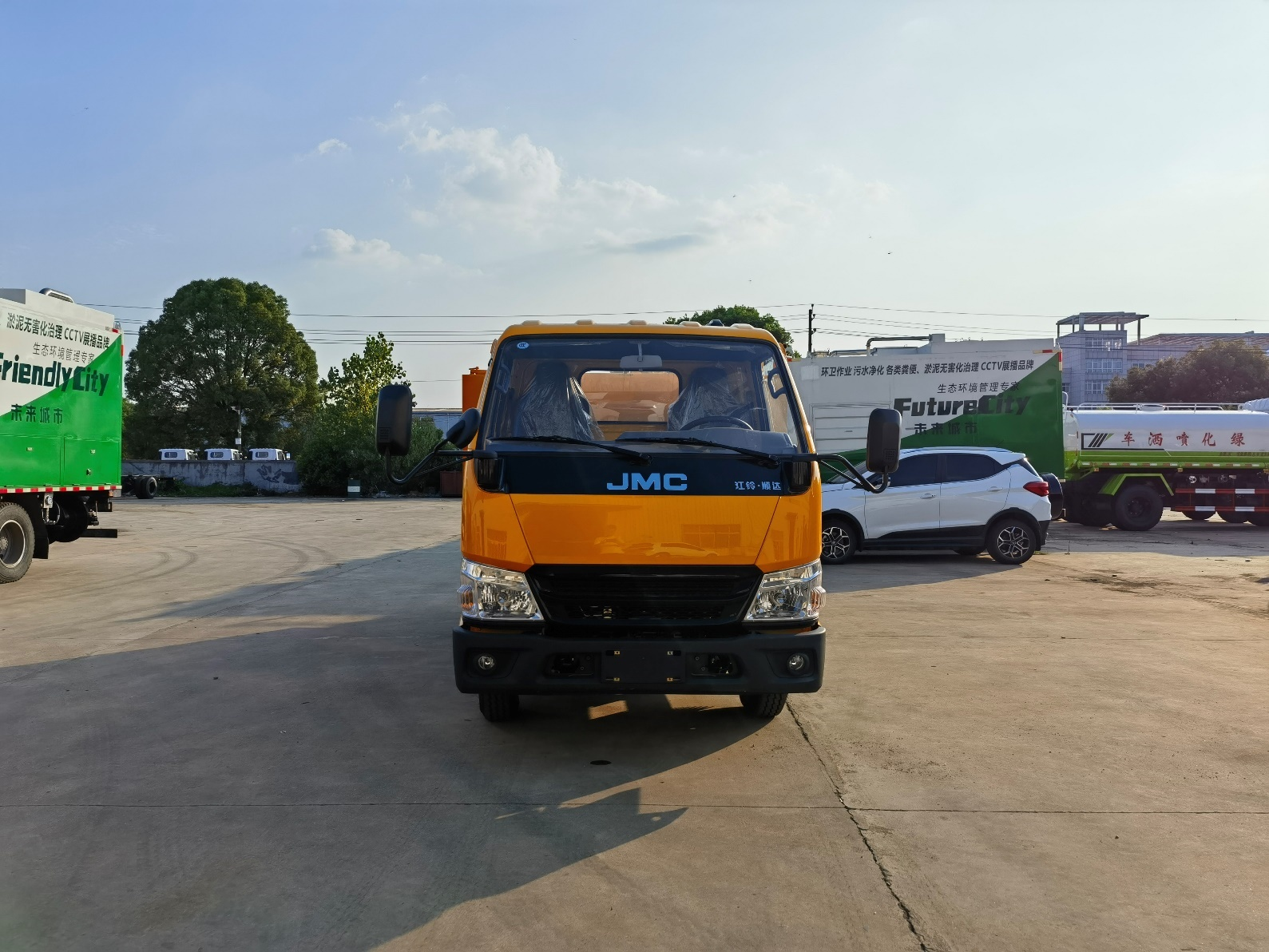

九九八污水处理车正面视图↑

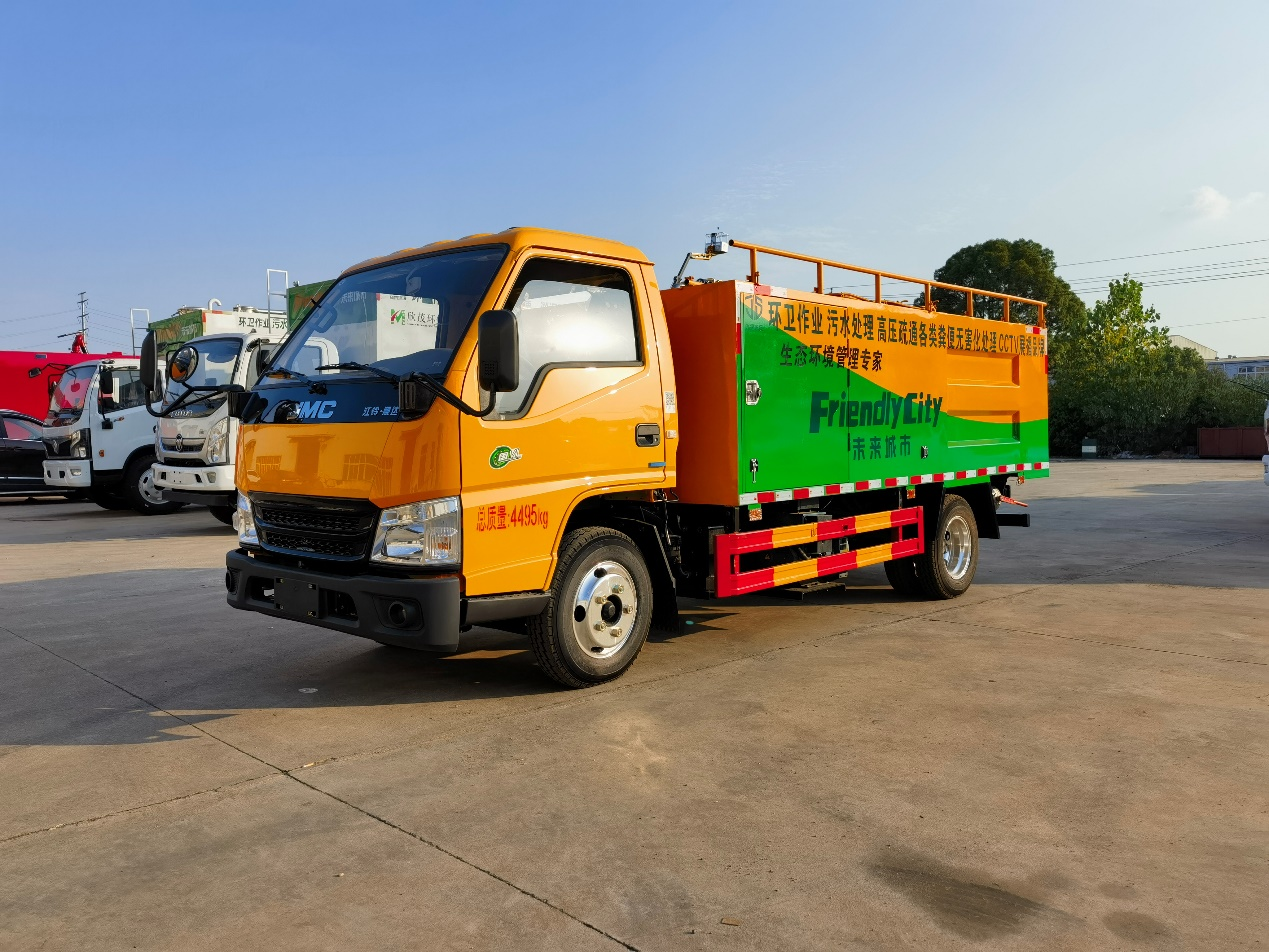

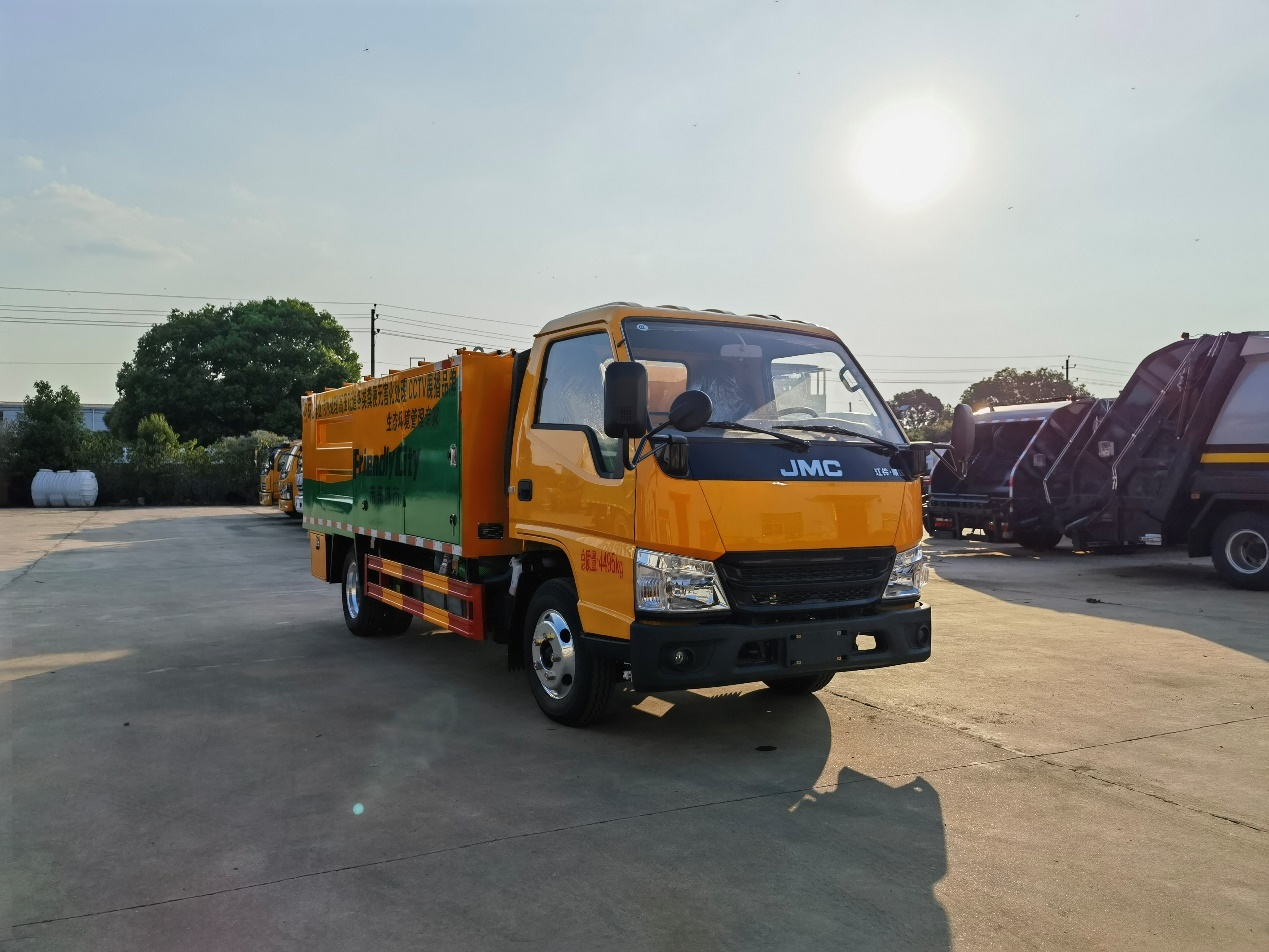

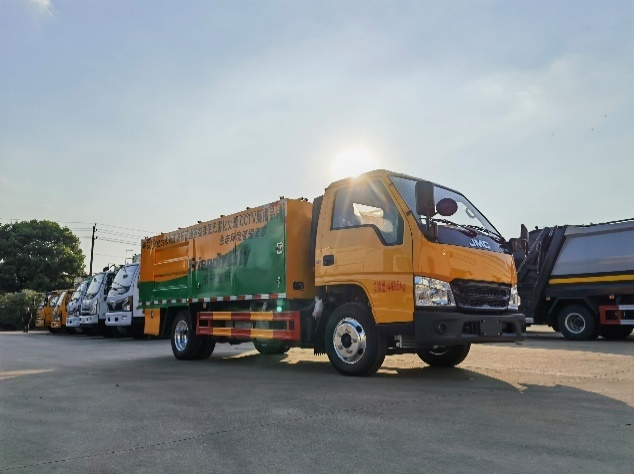

九九八污水处理车右前侧45°↑ 九九八污水处理车左前侧45°↑

九九八污水处理车正右侧↑     九九八污水处理车正左侧↑

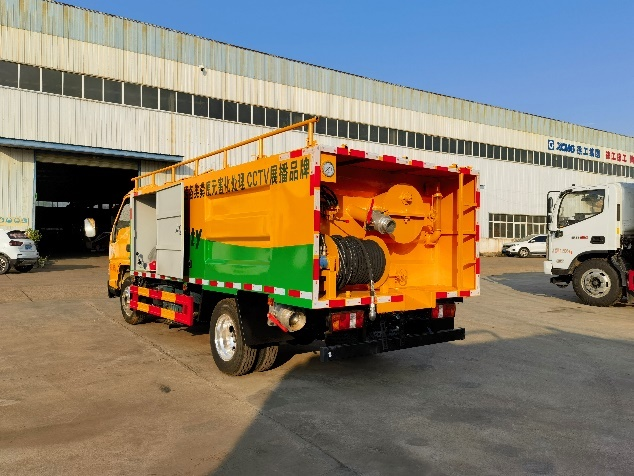

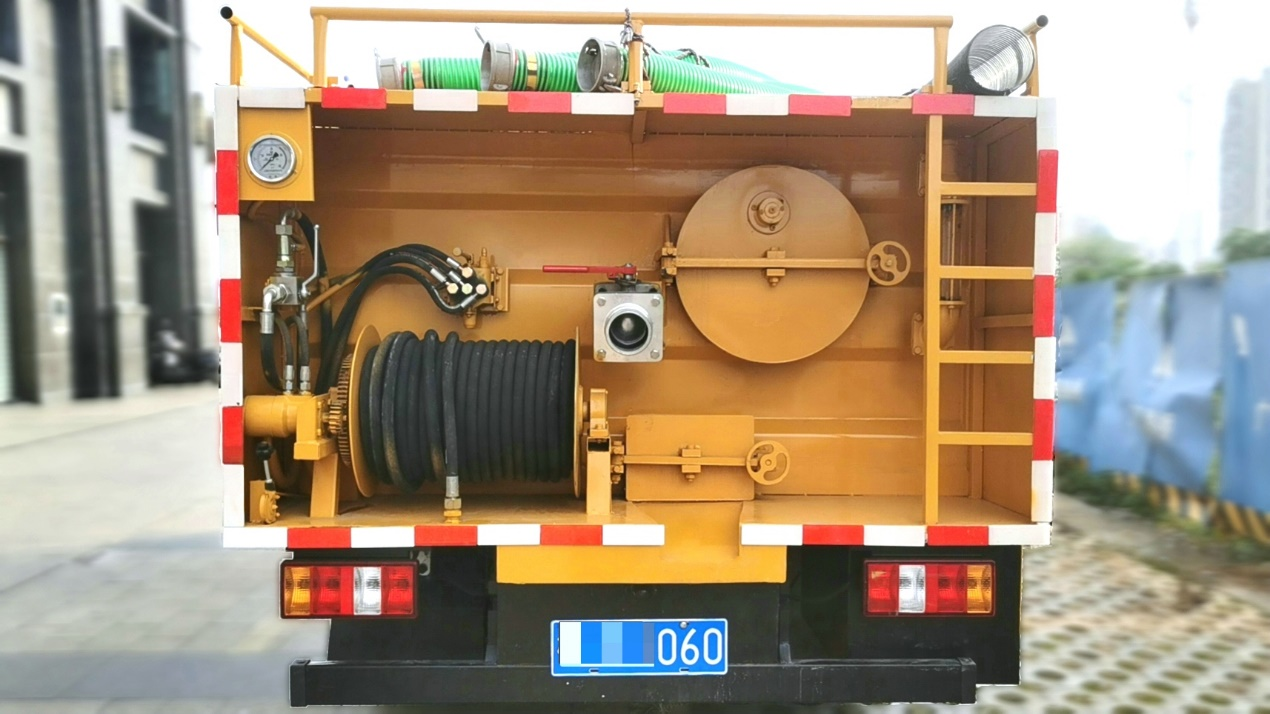

九九八污水处理车后视图↑

八、交货方式

订合同：签订购销合同；预付合同定金、合同总金额30%.

A：本地签订车辆购销合同，通过银行电汇、现金转帐等方式支付预付款；

B：传真签订车辆购销合同，通过银行电汇、现金转帐等方式支付预付款；

安排生产：按合同规定车辆型号提取底盘、安排生产；

交付验收：车辆交付、验收、支付车辆余款

A：需方按合同预定时间内验收车辆,检验合格将余款付清，自提车辆由我公司为您代办全套行车手续;

B：在预定交车时间内，由供方提供司机，需方支付运费，于出厂前支付车辆余款后，由供方将车送往需方指定地区，需方对车辆进行验收；

九、公司税号资料

公司全称：  九九八科技（湖北）有限公司

纳税人识别号：  91421303MA4F00XE2R

公司地址：  湖北省随州市曾都区两水大道大力路特1号

开户行：  **建设银行股份有限公司随州香江支行

开户行账号：  4205 0181 3654 0999 8998

开户行行号：  1055 2860 0062

联系电话：  +86 155 7222 7716

十、售后服务

尊敬的客户：

我们遵循的质量方针是：“产品**是我们永恒的目标，用户满意是我们不懈的追求，优质服务是我们**的承诺。”

☆质量承诺

对产品**负责；服务让顾客**满意。

☆质保范围

1、培训人员：

a、由我厂安排**工程师组织集体培训，学习理论及进行实际操作；

b、通过理论学习和实际操作后达到厂方技术要求；

　    　**、掌握专用车的基本理论.性能以及功能；

　    　**、按程序能熟练的操作；

　　    第三、能排除一般技术故障。

2、免费维修方案以及期限

a、跟踪服务时间：终身；

b、在交客户使用之日起，在正常使用范围内，行驶10000公里内或一年内免费修理(不包括易损件和电器部分)，超过一年，只收取零件费，易损件除外；

c、服务到达时间：省内，二十四小时内到达；其它地区，二十四小时内派出人员；

3、产品上装部分故障，由厂家负责三包服务。

a、三包期内，厂家与用户有效沟通后，选择厂家上门服务或就近服务由厂家报销维修费用，非人为因素产生的故障，厂家承担维修费用；

b、超过三包期后，配件只收工本费,无任何其他费用。

4、产品底盘故障，请按底盘厂家提供的服务手册在就近服务站维修。
